製品属性(仕様)

装置
分類		シフト装置 業界
分野		工作機械
ワークアクセルシャフト 用途工作機械間搬送
装置
能力		L1100×φ38.5 工程搬送工程

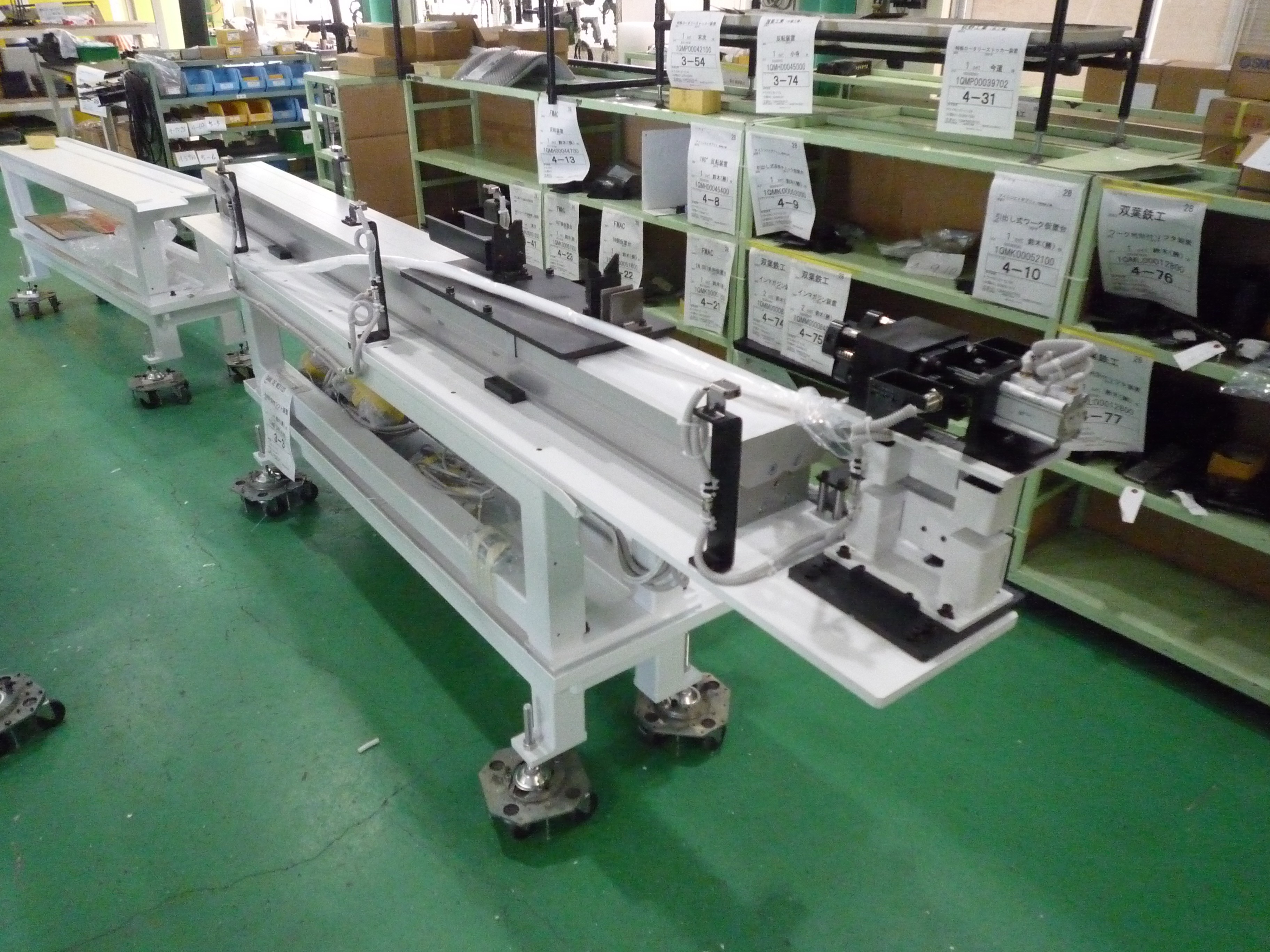

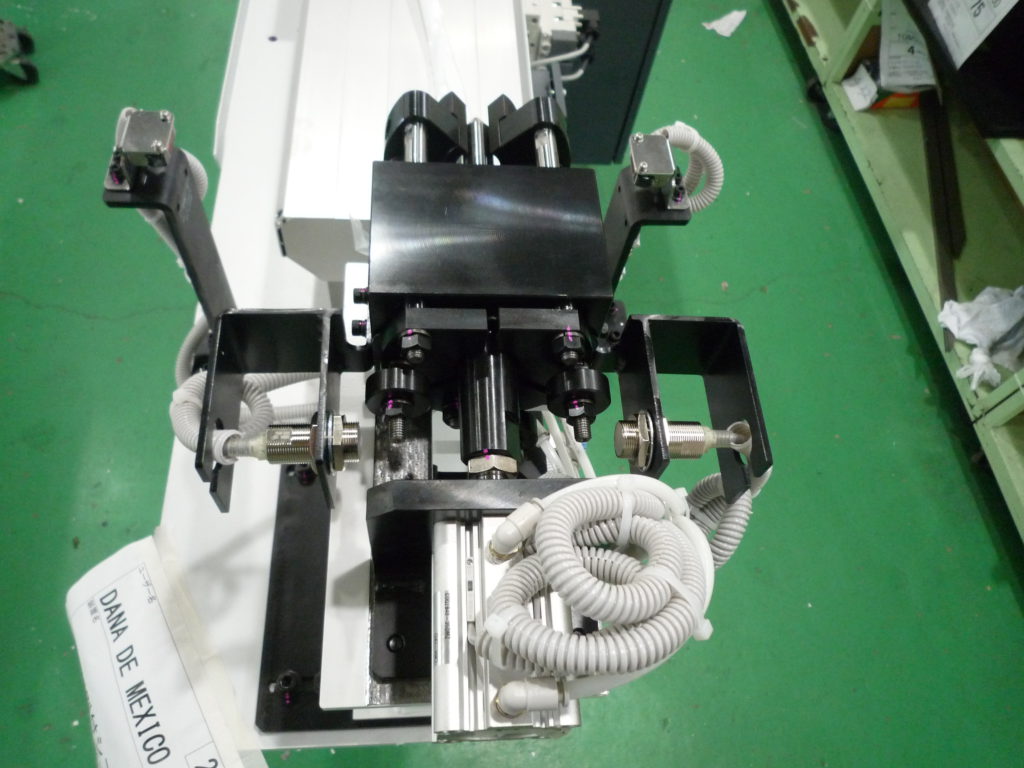

製品画像(様子)

特徴

自動機省力化機械受託製造.comで設計・製造を行ったシフト装置です。

動作工程としては
①ローダーが装置にワーク供給(写真奥側)
②シフタ移動(前進　写真手前側)
③位相決め前進
④位相確認(バネと近接スイッチにて)
⑤位相決め後退
⑥後工程ローダーにてワーク排出

となっています。これにより、コンベア装置の代替の機能を果たし、
装置価格としても十分に抑えられた搬送装置となっています。

工作機械間の搬送工程でお困りの方は当社にお問い合わせください。
