工作機械の自動化は現在のトレンドです。

工作機械の自動化とは、ロボットなどを導入することによって、加工の生産性を向上させることです。自動化することによって、人手を抑え、また、加工の時間を短縮することができます。工作機械の自動化は現在においても十分な成果を上げておりますが、将来的には、現在の「あればよい」から「なければならない」にシフトしていきます。現在、日本は少子化社会にあり、未来においてあらゆる業種において人手不足になることは確定しています。今はまだ工作機械を自動化しなくとも十分業績を上げられているとしても、必ず間に合わなくなる時が来ます。自動化できることは自動化し、人件費と時間をなるべく減らしていく。それが現在私たちがしなければならないことなのです。

複合旋盤×協働ロボットによるワーク供給自動化提案事例



カメラによる位置補正技術×協働ロボットによるワーク位置決め、自動化提案



旋盤加工機×協働ロボットによる加工工程自動化提案



自動機・省力化機械受託製造.comが提供する装置ラインナップ

当サイトを運営するトライテクスでは、某大手工作機械メーカーを主要取引先として持ち、搬送ラインにおける装置の設計・製造を行ってきました。こちらでは、当社が過去に工作機械メーカー様向けに製造をした自動搬送装置・検査・測定装置を紹介していきたいと思います。

ワーク反転・ストック・搬送装置

ワーク反転・ストック・搬送装置

カバー付きワークストッカー

カバー付きワークストッカー

自動機・省力化機械  受託製造.comが製造してきた装置・機械



自動機・省力化機械受託製造.comでは、これまでに大手工作機械メーカーと長く、お付き合いをしてきた結果、工作機械の周辺装置として使用する搬送装置の設計・製造に強みを持っています。

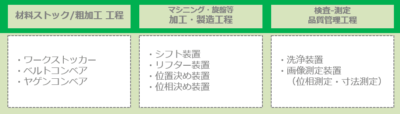

図2

対応メーカーとしては幅広く、ほとんどの工作機械メーカーの装置間の輸送に対応が可能であり、工程としては下記の3つに対応を行っています。

①材料のストック・粗加工を行う工程

②マシニング・旋盤などの加工・製造工程

③検査・測定などの品質管理工程



材料ストック/粗加工工程における装置事例

●同形状のワークを自動ラインに流す前にストックしておく。

ワークストッカー (1)

対象ワーク 円筒刑状品(異形状品にも対応)
装置の能力 省人化でもロボットへの材料の大量搬送が可能
納品業界 自動車・産業機械
特徴 3本のピンがφ中心を保ちながら、径の大きさを変更できるので、径の大きさにかかわらずワークの搬送が可能となります。(※ワーク厚さについても、センサーを取り付けていることから、調整が可能)

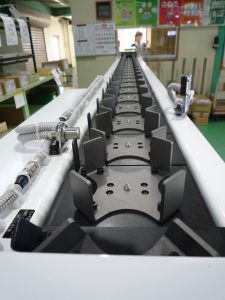

●ワークを所定の位置までに等間隔で搬送

⑦-1-4-1

対象ワーク 自立可能な形状であれば可(ギア・フランジ等々)
装置の能力 連続搬送から、個別搬送へと搬送ユニットを活かし、供給切り替えが可能
納品業界 自動車・産業機械
特徴 最長9mまでのロングレンジの搬送装置の設計・製造が可能であり、縦列搬送となる為、搬送ラインにおける長さ当たりのワーク搬送効率が高い仕様

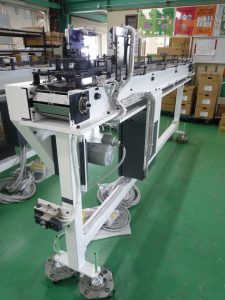

ワークを所定の位置までに等間隔で搬送(シャフト形状品)

⑦-1-3-2

対象ワーク シャフト形状(モーター部品など)立てて搬送できない形状
装置の能力 ローダーの位置決め位置まで、ワークを送る。(±0.5mmの位置決め精度)
納品業界 自動車・産業機械
特徴 当社のベルトコンベアはオイルパンがほとんどの装置についているので、周辺を汚すようなことはなく、衛生面でも清潔な環境が保証可能です。


マシニング・旋盤等
加工・製造工程

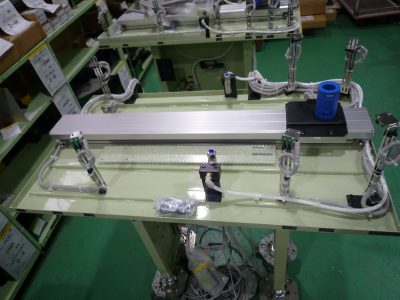

 ベルトコンベアなどと同様、ワーク搬送を行い、構造がシンプルで低価格

⑦-4-1-2

対象ワーク 自動車部品等の切削加工品
装置の能力 φ30~φ200までの丸物ワークの搬送が可能
納品業界 部品加工業界 工作機業界
特徴 ロッドレスシリンダーを使用した構造であることから、コンベアと比較して部品点数が少なく、故障やメンテナンスの頻度の面でコスパのいい装置と言えます。単品の商品を高速で搬送する際には、シフト装置がお勧めと言えます。

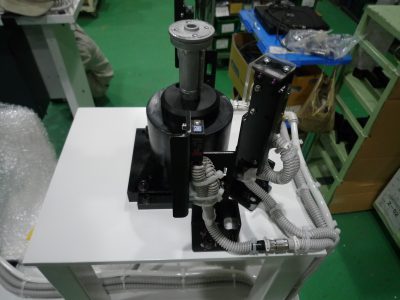

 溝切などの特定箇所への加工時に自動で位置だしを行う。

⑦-5-1-1

対象ワーク アルミの筒状ワーク(溝きりあり。)
装置の能力 溝の位置だし、位相決めだしを行う。
納品業界 自動車業界工作機業界
特徴 ワークストッカーから加工機にワークを取り付ける工程の間に入り機能を果たすもので、旋盤加工機の三つ爪チャックがワークの溝きり部を避けて、把持できるように位相決め・位置決めをするために用いています。

自動化ラインにおいては、ローダーの高さまで位置調整を自動化する。

制限・コロコン付きリフタ装置_1

対象ワーク クラッチドラム
装置の能力 ローダー受け取り高さまでのワークの上昇
納品業界 自動車業界工作機業界
特徴 リフターの機能である高さ調節の機能を果たしており、投入されたワークを加工機のローダーが受け取る高さまで持ち上げるために使用しています。

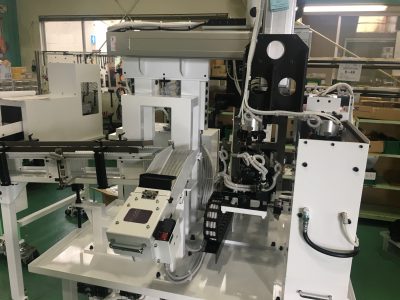

 洗浄・検査測定を一括で行う複合ユニット検査装置

⑦-8-1-1

対象ワーク 自動車部品等のピニオンギヤ
装置の能力 歯溝測定と寸法測定・R面の輪郭度測定
納品業界 部品加工業界 工作機業界
特徴 Φ70~80mm程度のピニオンギヤと呼ばれるもので測定項目は、内径の寸法公差、基準位置からの高さ寸法ならびにR面の輪郭度があり、人では難しいとされる同時測定により工程での時間短縮の機能も提供しています。

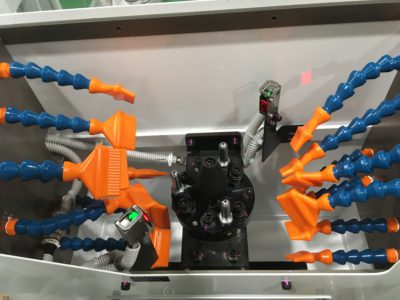

●洗浄・検査測定を一括で行う複合ユニット検査装置

IMG_3301

対象ワーク 自動車部品等のピニオンギヤ
装置の能力 歯溝測定と寸法測定・R面の輪郭度測定
納品業界 部品加工業界 工作機業界
特徴 Φ70~80mm程度のピニオンギヤと呼ばれるもので測定項目は、内径の寸法公差、基準位置からの高さ寸法ならびにR面の輪郭度があり、人では難しいとされる同時測定により工程での時間短縮の機能も提供しています。
