製品属性(仕様)

装置
分類		検査・測定装置 業界
分野		自動車
ワークトリボード、インボード　ジョイント 用途外径の寸法公差測定
装置
能力		φ21.77に対して、0～-0.018内に入っていることを確認している。 工程

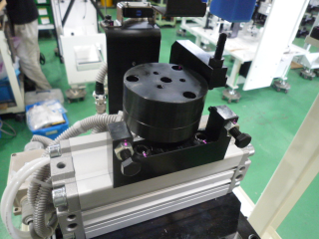

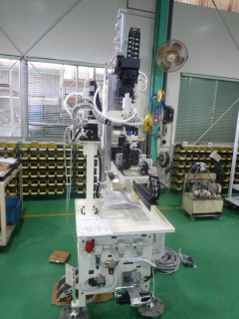

製品画像(様子)

特徴

自動機・省力化機械　受託製造.comでは、装置の受託製造を行っています。こちらは、
トリボード、インボード　ジョイントという製品の測定を行うもので、工程間に本機を入れることで
検査測定工程の自動化を図っています。

①自動運転開始
②ローダーよりワーク供給(この時加工機右側からのワークなら検測テーブル部回転)
③加工機右側からのワークなら検測テーブル部戻し動作
④検測テーブル部検測位置へ前進
⑤検測ヘッド下降
⑥測定
⑦検測ヘッド上昇
⑧検測テーブル後退
⑨移載装置によりワーク取り出し

このような装置の機構とすることで、自動化により測定が完了しています。
特徴としては、OKワーク後工程排出、NGワークNGシュート排出のため移載装置も付いています。
