製品属性(仕様)

装置
分類
検測装置 業界
分野
自動車
ワーク自動車車軸シャフト 用途外径部分の3か所を測定
装置
能力
外径3箇所 工程検査・品質管理工程

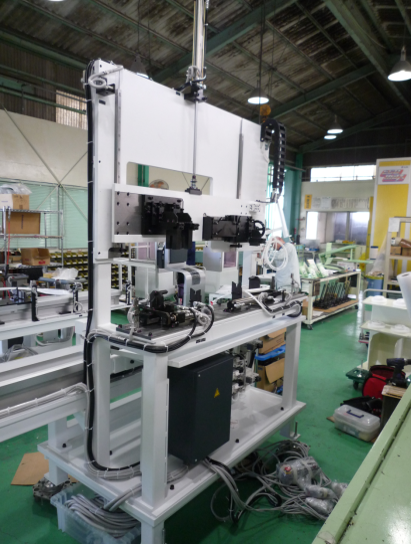

製品画像(様子)

特徴

自動機・省力化機械受託製造.comで設計・製造を行った検査・測定装置の一つです。
こちらはシャフト形状品の内径・外径を測定するために使用する装置です。
測定工程としては、

①自動運転開始
②ローダーヤゲン部にワーク供給
③検測クランパ1,2にて挟みワーククランプ
④検測ヘッド下降
⑤測定
⑥検測ヘッド上昇
⑦検測クランパ1,2ワークアンクランプ
⑧ローダーにてワーク排出
⑨シフト装置へ供給
となっています。

人が介在する場合と比較しても、工程を短くすることができ、
工程改善が可能となります。
