製品属性(仕様)

装置
分類		検査・測定装置 業界
分野		自動車
ワークCSE-RR AX DIFF GEAR 用途外径3箇所、高さ測定2箇所、90°回転位置でもう一度測定
装置
能力		 工程検査・品質管理工程

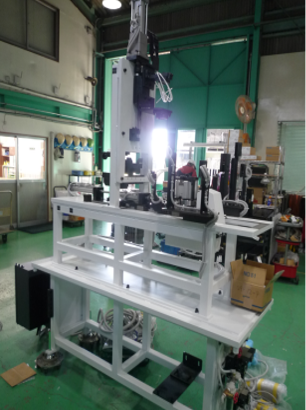

製品画像(様子)

特徴

こちらは、自動機・省力化機械受託製造.comが設計・製造を行った検査装置の一つです。

検査を行うプロセスとしては、
①自動運転開始
②ローダー検測チャックにワーク供給
③検測チャック締め
④チャック検測部へ前進
⑤検測ヘッド下降
⑥測定1
⑦検測ヘッド上昇
⑧チャック部モーターにて90°回転
⑨検測ヘッド下降
⑩測定2
⑪検測ヘッド上昇
⑫検測チャック後退
⑬検測チャック位相決め部へ前進
⑭モーターにて位相決め回転動作
⑮停止後チャックゆるめ
⑯後工程ローダーにてワーク排出
⑰チャック原位置へ

この工程を一つの機械で完結させることで測定効率向上・測定工程における省人化を実現しています。
