製品属性(仕様)

装置
分類
反転装置 業界
分野
自動車業界
ワーク 用途ワーク搬送
装置
能力
工程搬送工程

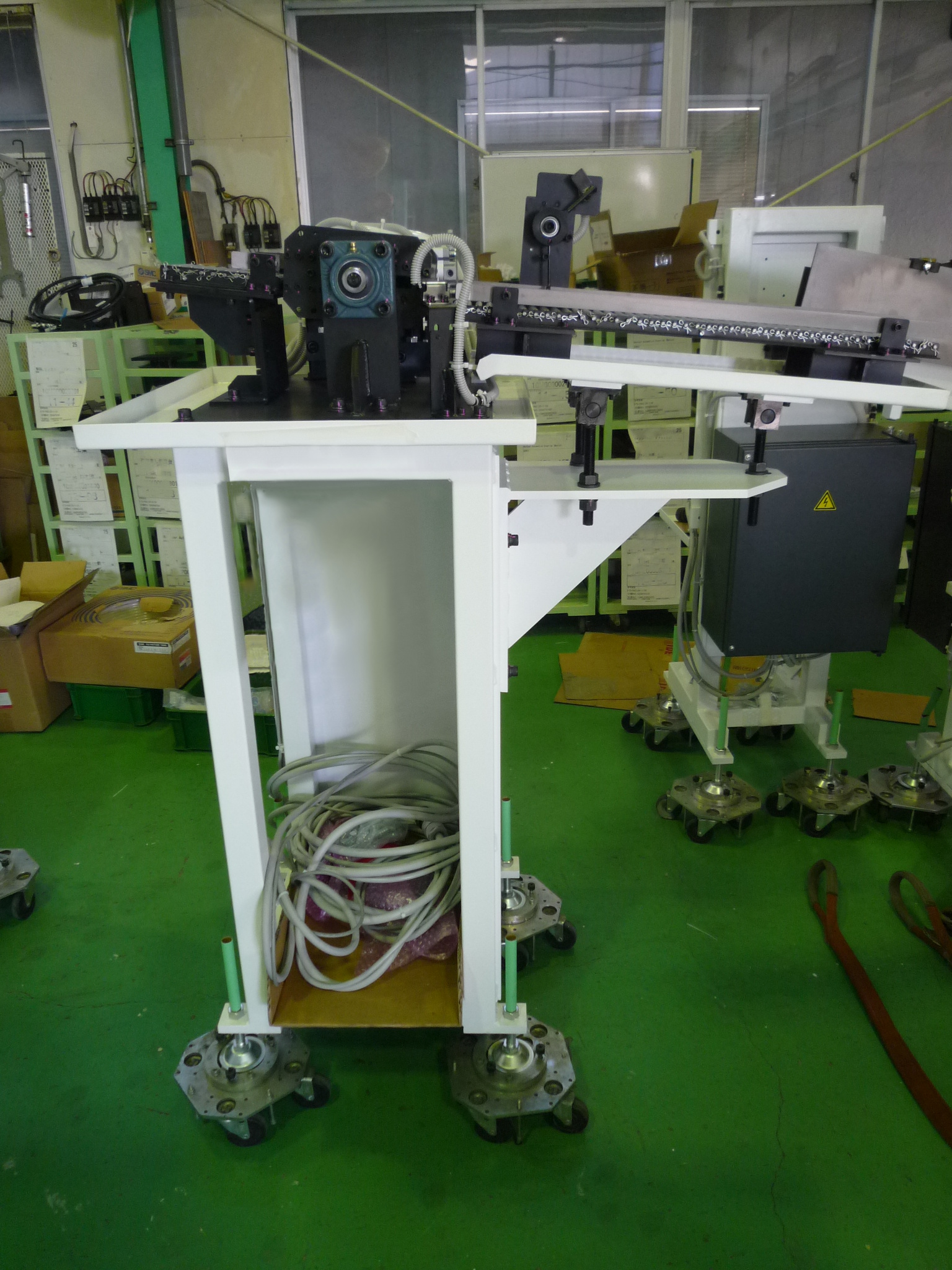

製品画像(様子)

特徴

こちらの装置は自動機・省力化機械 受託製造.comが自動車業界向けに提供した反転装置となります。この搬送装置は、工作機械の間でワークを送るために使用しており、コロコンローラーを使用していることからコロコンシュートもしくはコロコン装置とも呼ばれる搬送装置です。

本搬送装置は、製造工程内で主に”反転”をさせることを目的に使用する装置であり、表と裏の両面を加工したいという工程で使用され、作業者がワークを裏返すという無駄な工程を省くことが可能となります。

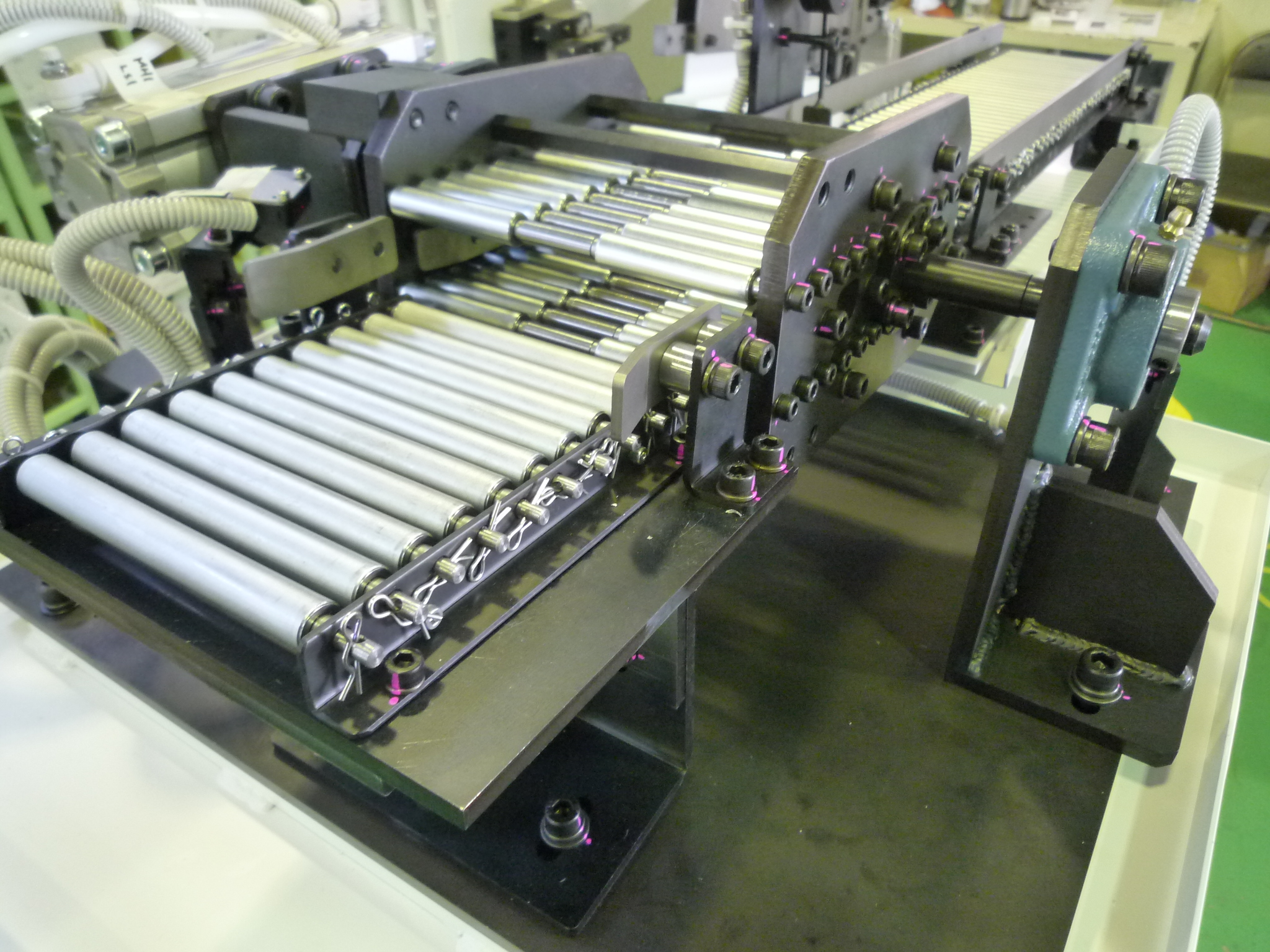

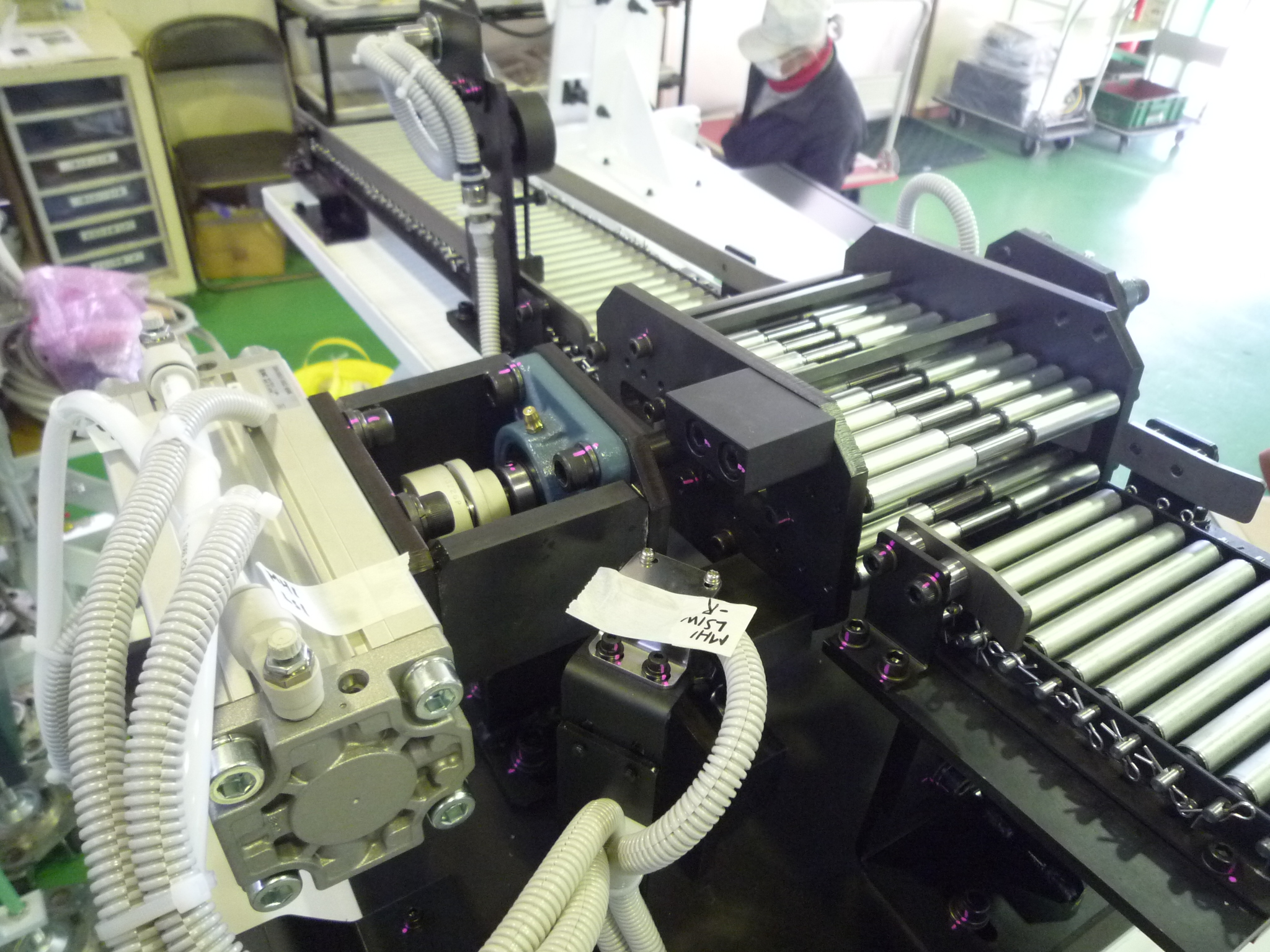

こちらの反転装置の特注仕様としては、写真の真ん中にあるローラー部が180回転してワークを反転させるという点が挙げられます。エアーでの制御により、反転スピードをコントロールし、ワークに傷がつかないように設計を行っています。また、このコロコンと呼ばれるコンベア装置は、平べったいワークを自重のみで搬送しており、設計上、投入口から出口までに若干の傾斜をつけています。これにより、アクチュエータなどの制御は反転部のみで使うことになり、無駄な電力の消費や過剰スペックを抑えています。
 このように、ただワークを搬送し、反転させるという単純な工程でもワーク形状・重量を考慮し、工程を組むことで省人化はもちろん・省力化も可能で、最小限の投入エネルギー(人的なもの、電力含む)により最大限の効果を生み出す、省力化機械としての機能が最大限発揮しています。
