製品属性(仕様)

装置
分類		リフター装置 業界
分野		自動車業界
ワークギア 用途ワークのストック
装置
能力		 工程搬送工程・製造工程

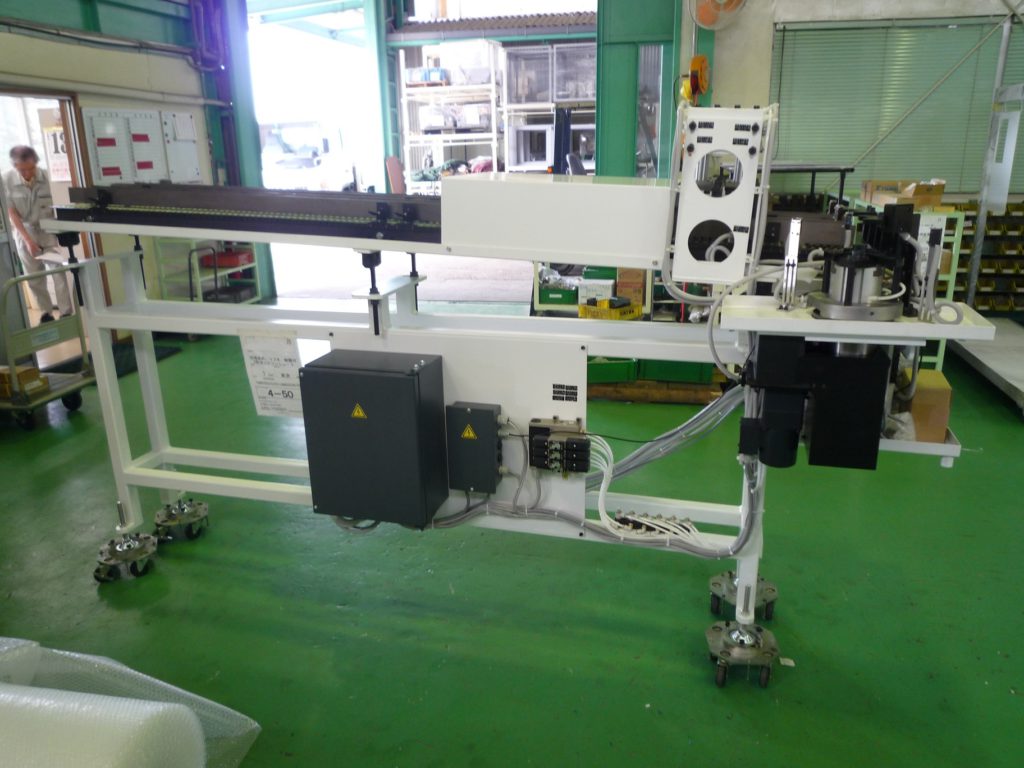

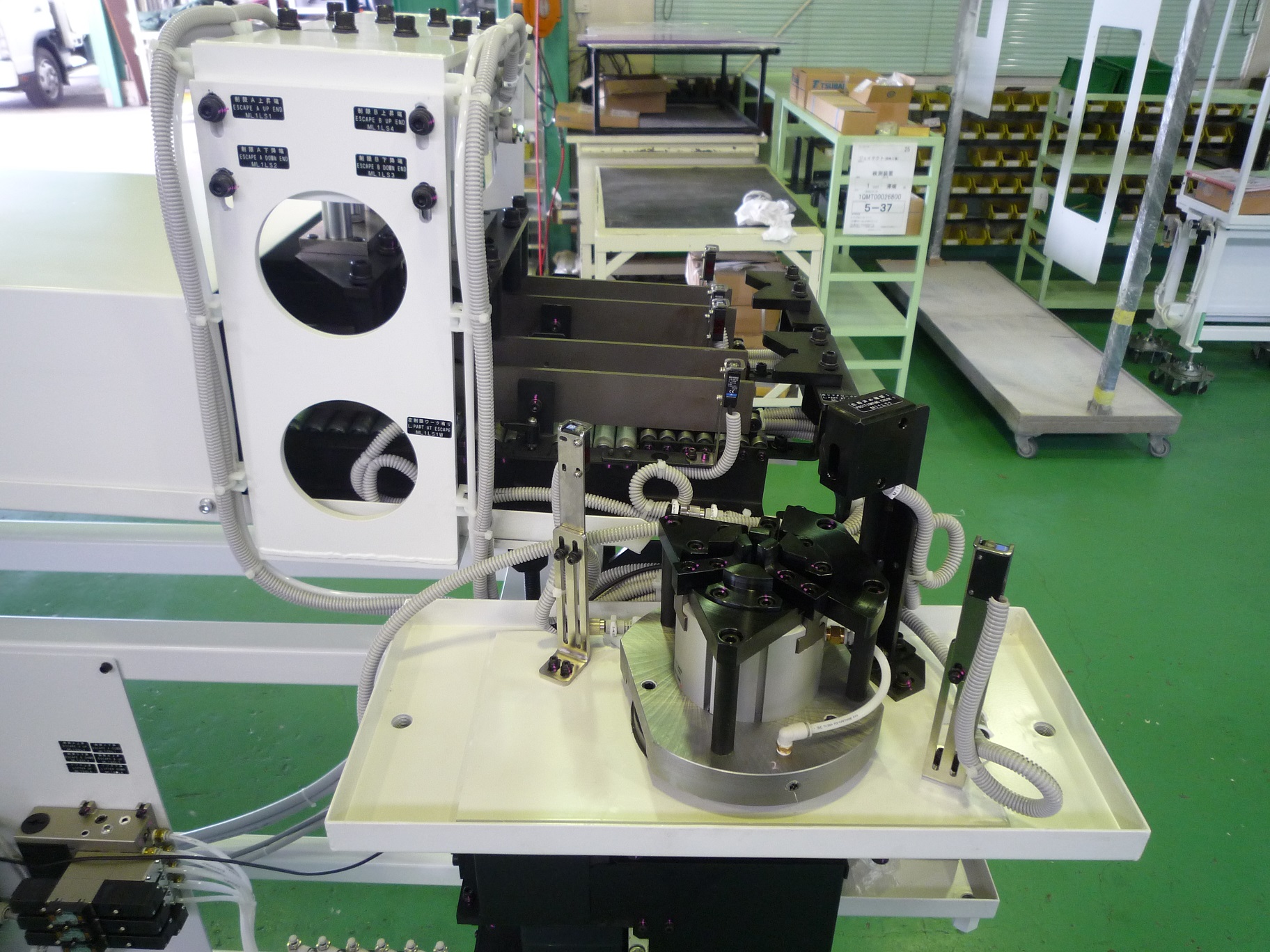

製品画像(様子)

特徴

こちらは自動機・省力化機械 受託製造.COMで設計・製作を行った、ギア･歯車専用の位相決め･位置決め装置という装置です。自動車ギアの量産工程にて使用する装置で、ワークの


<<　ワークの移載・リフター装置　>>
ⅰ．シュート部にワーク投入、制限部ワーク有り
ⅱ．制限抜き動作　リフタ部ワーク有り
ⅲ．リフタ上昇(同時に制限入り動作)
ⅳ．ローダーにてワーク排出
ⅴ．リフタ下降
ⅵ．位相決め部にワーク供給
ⅶ．位相決め回転
ⅷ．ワーク定位置(回転停止)、ローダーにてワーク排出

となります。ワークのストック機能を備えつつ、位置決め、所定の位置までの
高さ調整を行っている点に特徴があります。
