製品属性(仕様)

装置
分類		検査・測定装置 業界
分野		自動車
ワークシャフト 用途内径1箇所、外径2箇所測定
装置
能力		内径1箇所、外径2箇所 工程検査・品質管理工程

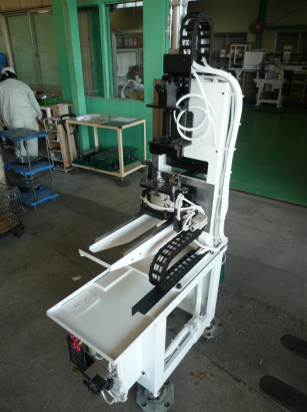

製品画像(様子)

特徴

自動機・省力化機械受託製造.comで設計・製造を行った検査・測定装置の一つです。
こちらはシャフト形状品の内径・外径を測定するために使用する装置です。
測定工程としては、

①自動運転開始
②ローダー検測チャックにワーク供給
③検測チャック締め
④チャック検測部へ前進
⑤検測ヘッド下降
⑥測定1
⑦上部検測ヘッド上昇
⑧検測チャック後退
⑨検測チャックゆるめ
⑩ローダーにてワーク排出

となっています。

人が介在する場合と比較しても、工程を短くすることができ、
工程改善が可能となります。
