製品属性(仕様)

装置
分類		位置決め装置・位相決め装置 業界
分野		自動車
ワークミッション関連部品 用途位置決め
装置
能力		内径φ163mm 工程搬送工程・製造工程

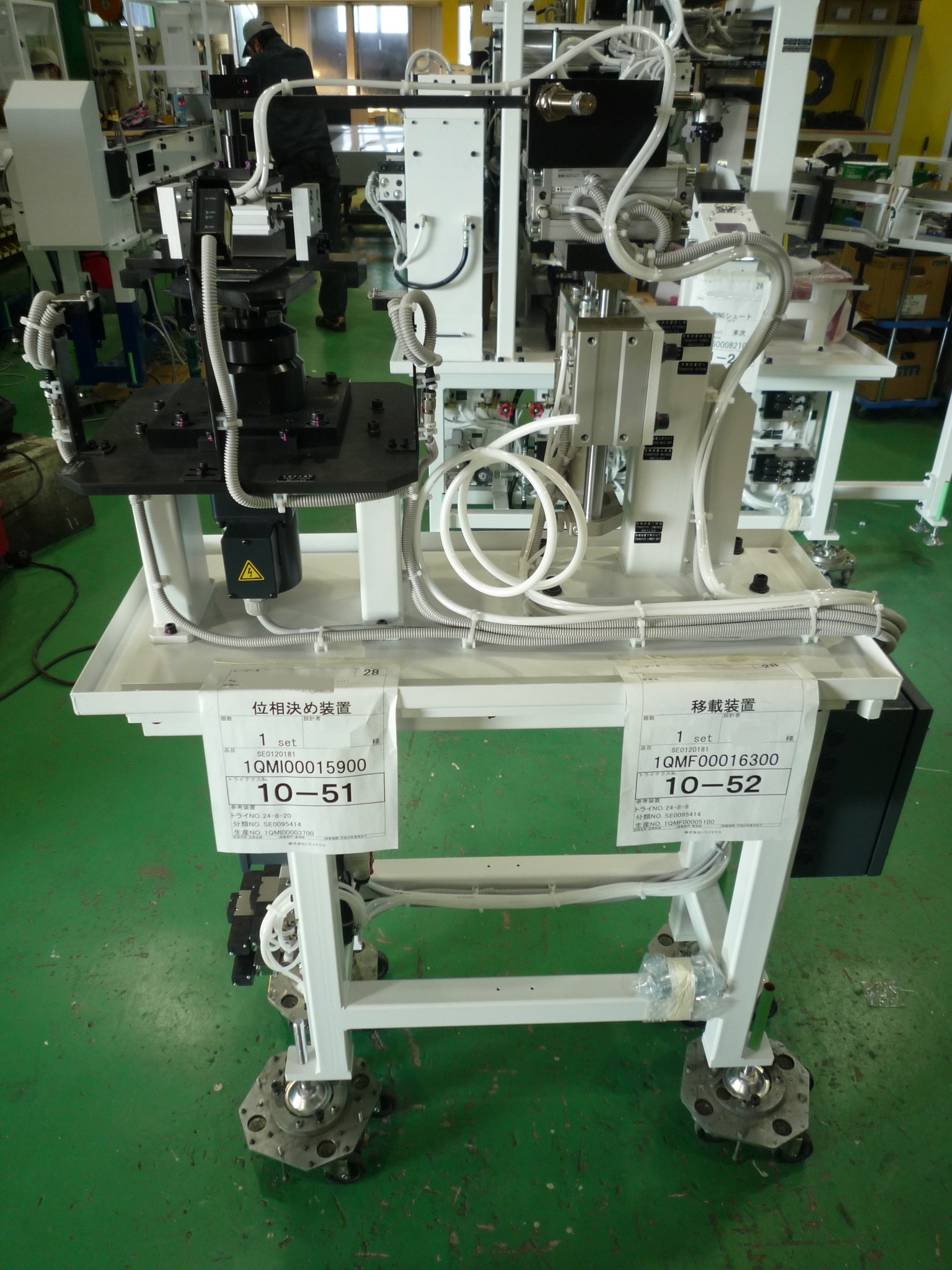

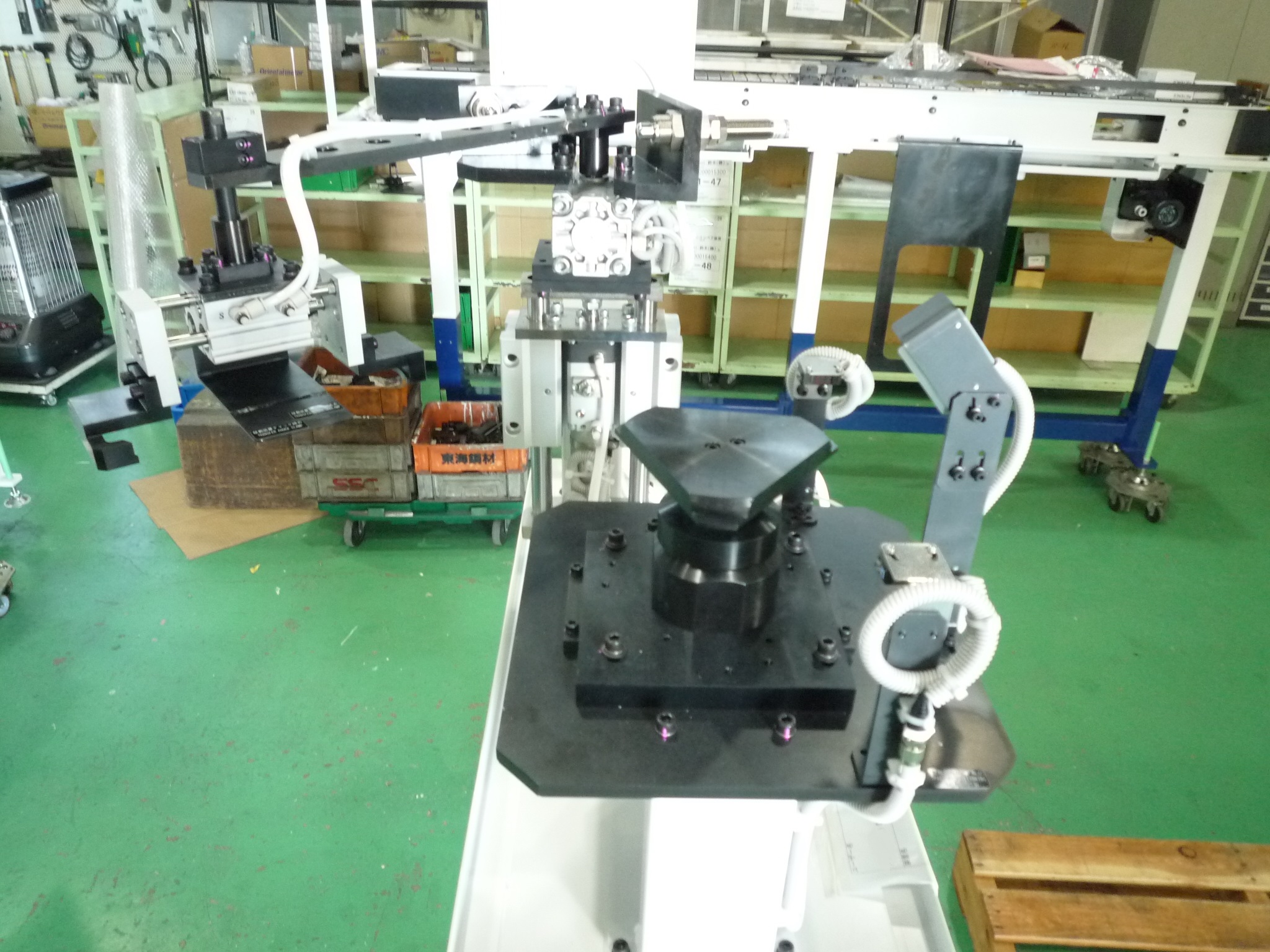

製品画像(様子)

特徴

こちらの自動機は位相決め装置の一つで、移載装置の機能も兼ねた複合機となっています。
搬送工程・製造工程で使用される装置で、省人化・工程改善はもちろん、複数の機能を一つの装置に持たせることで、省スペース化も実現しています。

下記に本自動機の動作工程について、説明をいたします。

《自動機の動作プロセス》
①前工程供給装置供給可
②移載装置下降
③移載チャック締め
④移載装置上昇
⑤移載装置旋回(位相決め上へ)
⑥移載装置下降
⑦移載チャックゆるめ
⑧移載装置上昇
⑨移載装置戻し(前工程供給装置上へ)
⑩位相決め装置回転
⑪ワーク定位置(位相決め装置回転停止)
⑫後工程ローダーにてワーク排出(位相決め装置エアブロー)

このように、位相決め装置としての機能と移載装置としての機能を兼ねています。
気になる方は、ぜひともお問い合わせください！
