特徴

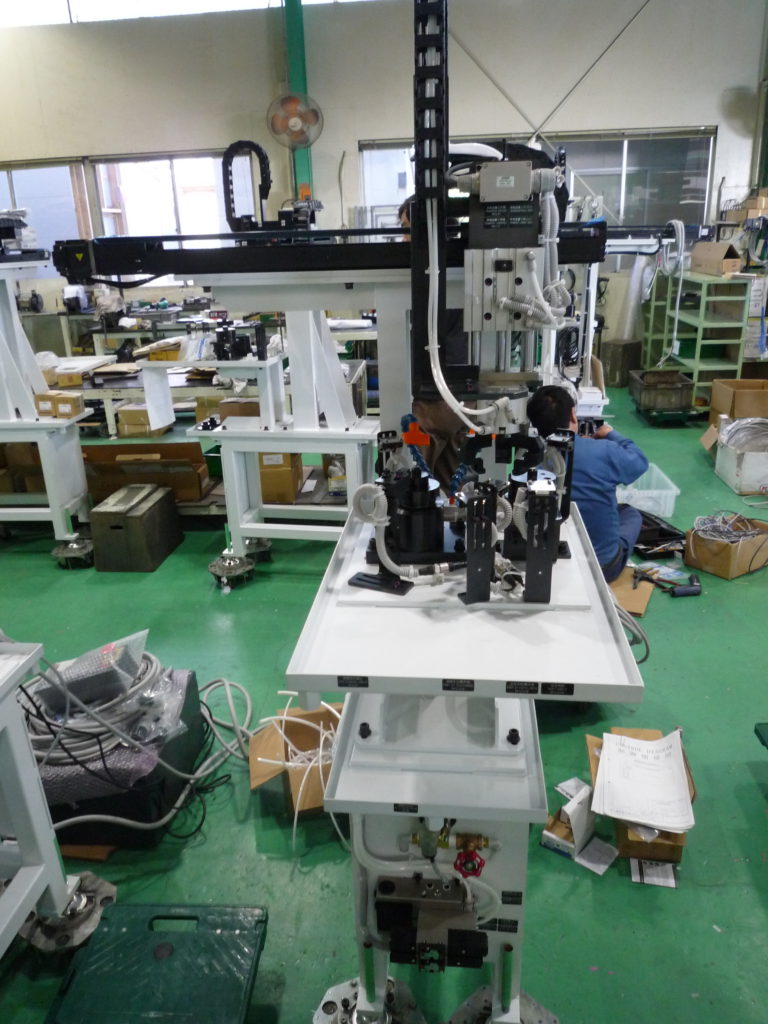

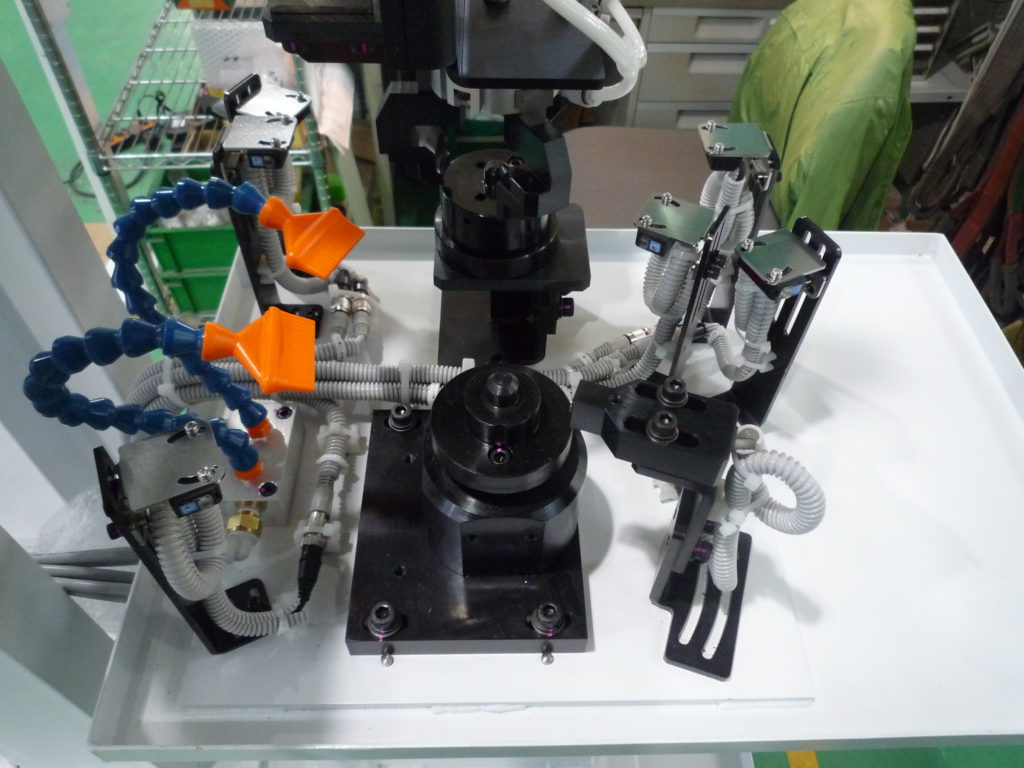

こちらの位置決め装置・位相決め装置は、自動機・省力化機械受託製造.comが提供する装置です。
特徴としては、ピニオンギアの製造における移載装置機能も付加しています。
下記には動作プロセスを記載しています。ぜひともご参考にしてください。

《自動機の動作プロセス》
①前工程供給装置供給可
②移載装置下降
③移載チャック締め
④移載装置上昇
⑤移載装置位相決めへ
⑥移載装置下降
⑦移載チャックゆるめ
⑧移載装置上昇
⑨位相決め回転
⑩ワーク定位置回転停止
⑪移載装置下降
⑫移載チャック締め
⑬移載装置上昇(同時に位相決め装置はエアブロー)
⑭移載装置ワーク供給ステーション(写真の右側へ)
⑮移載装置下降
⑯移載チャックゆるめ
⑰移載装置上昇
⑱移載装置供給装置側へ(写真左側へ)
⑲後工程ローダーにてワーク排出

このように自動機・省力化機械受託製造.comではこのような複数の機能を持たせた自動機の設計・製造も可能となっています。お困りの方は、当社にお問い合わせください。
